电缆分类有哪几种？常见电缆的分类及表示方法

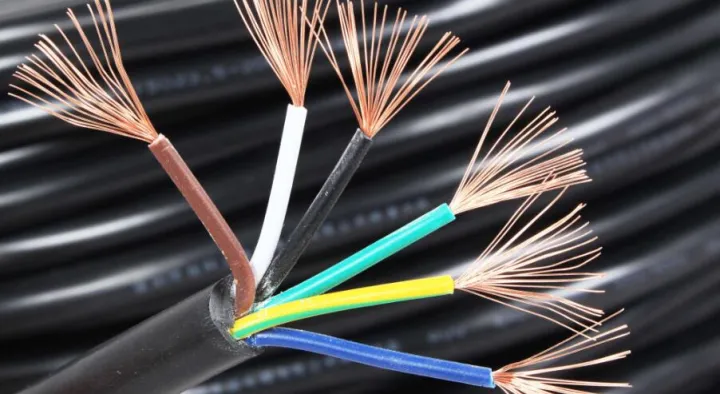

电线电缆分类有哪几种

电线与电缆的区分其实没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆;导体截面积较大的(大于6平方毫米) 称为大电线，较小的(小于或等于6平方毫米) 称为小电线，绝缘电线又称为布电线。

电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称) 结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆产品主要分为以下几类：

(1) 裸电线及裸导体制品

本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等。加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。产品主要用在城郊、农村、用户主线、开关柜等。

(2) 电力电缆

本类产品主要特征是：在导体外挤(绕) 包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线) ，如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包) 、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安) 、电压高(220V至500kV 及以上) 。

(3) 电气装备用电线电缆

该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV 及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

(5) 通讯电缆及光纤

随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

(6) 电磁线(绕组线)

主要用于各种电机、仪器仪表等。

电线电缆产品的命名原则

电线电缆产品名称中主要包括以下内容：

(1) 产品应用场合或大小类名称

(2) 产品结构材料或型式

(3) 产品的重要特征或附加特征

基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

产品结构描述总体原则是按照从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

电力电缆和通信电缆命名表示方法

电力电缆命名表示方法

电力电缆的型号组成与顺序如下：

类别-导体-绝缘-内护层-结构特征-外护层或派生-使锰卣

其中1-5项和第7项用拼音字母表示，高分子材料用英文名的第1位字母表示，每项可以是1-2个字母;第6项是1-3个数字。

(1) 电缆类别

ZR(阻燃) 、NH(耐火) 、DDZ(低烟低卤) 、WDZ(低烟无卤) 、K(控制电缆类) 、DJ(电子计算机) 、N(农用直埋) 、JK(架空电缆类) 、B(布电线) 、TH(湿热地区用) 、FY-(防白蚁、企业标准) 等。

(2) 电缆导体

T(铜导体) 、L(铝导体) 、G(钢芯) 、R(铜软线) 。

(3) 电缆绝缘

V(聚氯乙烯) 、YJ(交联聚乙烯) 、Y(聚乙烯) 、X(天然丁苯胶混合物绝缘) 、G(硅橡胶混合物绝缘) 、YY(乙烯--乙酸乙烯橡皮混合物绝缘) 。

(4) 电缆护套

V(聚氯乙烯护套) 、Y(聚乙烯护套) 、F(氯丁胶混合物护套) 。

(5) 电缆屏蔽

P(铜网屏蔽) 、P1(铜丝缠绕) 、P2(铜带屏蔽) 、P3(铝塑复合带屏蔽) 。

型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T 省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到*前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低烟无卤、企业标准) 。

(6) 铠装和外护套数字标记

0：无

1：联锁铠装 纤维外被

2：双层钢带 聚氯乙烯外套

3：细圆钢丝聚乙烯外套

4：粗圆钢丝

5：皱纹(轧纹) 钢带

6：双铝(或铝合金) 带

7：铜丝编织

简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

举例：“ZR-YJV22-8.7/15”额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

“额定电压8.7/15kV”——使用场合/电压等级

“阻燃”——强调的特征

“铜芯”——导体材料

“交联聚乙烯绝缘”——绝缘材料

“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)

“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)

“电力电缆”——产品的大类名称

通信电缆命名表示方法

通信电缆的命名顺序如下：

分类代号-绝缘介质材料代号-护套材料代号-派生特性-特征阻抗-绝缘介质芯现外径整数值-屏蔽层。

(1) 分类代号

S 代表同轴射频，SE 代表射频对称电缆，ST 代表特种射频电缆。因此同轴电缆的分类编号一般均为S ;

(2) 绝缘介质材料

Y 代表聚乙烯、F 代表聚四氟乙烯(F46)、X 代表橡皮、W 代表稳定聚乙烯、D 代表聚乙烯空气、U 代表氟塑料空气;

(3) 护套材料代号

V 代表聚氯乙稀、Y 代表聚乙烯、W 代表物理发泡、D 代表锡铜、F 代表氟塑料;

(4) 派生特性

Z 代表综合/组合电缆(多芯) 、P 代表多芯再加一层屏蔽铠装;

(5) 特征阻抗

50欧姆、100欧姆、120欧姆;

(6) 绝缘介质芯线外径整数值

以毫米为单位1、2、3、4、5……

(7) 屏蔽层

一般屏蔽层有1层、2层、3层及4层。

举例：“SYV-75-2-1”实心聚乙烯绝缘聚氯乙稀外护套射频同轴电缆 S ：射频同轴电缆，分类号

Y ：聚乙烯绝缘，绝缘介质材料

V ：聚氯乙稀外护套，外护套材料

75：75欧姆，特性阻抗

2：2mm ，绝缘介质芯线外径整数值

1：单芯(2为多芯)

常见电力电缆和通信电缆

SYV ：实心聚乙烯绝缘射频同轴电缆，用途：无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆) 。SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，用途：有线电视、宽带网专用电缆。

BV ：铜芯聚氯乙烯绝缘电线，用途：适用于电器仪表设备及动力照明固定布线用。

BLV ：铝芯聚氯乙烯绝缘电线，用途：适用于交流额定电压为450V/750V及以下的动力装置、家用电器、小型电动工具、仪器仪表及动力、照明线路。

BVR ：铜芯聚氯乙烯绝缘软电线，用途：适用于电器仪表设备及动力照明固定布线用。

RV ：铜芯聚氯乙烯绝缘连接软电线，用途：本产品适用于交流额定电压450/750V以下的家用电器，小型电动工具，仪器仪表及动力为照明等装置的连接。

RVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，用途：家用电器、小型电动工具、仪表及动力照明。

RVVZ ：阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，用途：适用于电信、邮电、铁路、化工、消防、通信、化工等通信机房配电系统的内部连接线，既适合于固定敷设也可做移动电缆使用，在特殊环境中尤为适用。

RVS ：铜芯聚氯乙烯绝缘绞型连接软电线，用途：本产品适用于交流额定电压450/750V以下的家用电器，小型电动工具，仪器仪表及动力为照明等装置的连接。

RVB ：铜芯聚氯乙烯绝缘平型连接软电线，用途：本产品适用于交流额定电压450/750V以下的家用电器，小型电动工具，仪器仪表及动力为照明等装置的连接。

RVVP ：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯，用途：仪器、仪表、对讲、监控、控制安装。

BVVB ：铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，用途：用于额定电压300/500V及以下的动力，日用电器，仪器仪表及电信设备固定敷设用。

KVV ：聚氯乙烯绝缘控制电缆，用途：电器、仪表、配电装置信号传输、控制、测量。

KVVP ：聚氯乙烯护套编织屏蔽电缆 用途：电器、仪表、配电装置的信号传输、控制、测量。

AVVR ：聚氯乙烯护套安装用软电缆，用途：电器内部控制，电脑控制仪表和电子设备及自动化装置等信号传输。

SBVV HYA ：聚氯乙烯绝缘(铝箔屏蔽)聚氯乙烯护套程控交换机电缆，用途：数据通信电缆(室内、外) 用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用。

SFTP ：耐油型双绞双屏蔽数据电缆，用途：用于有耐油、抗电磁干扰要求的设备数据通信。

JVPV 、JVPVP 、JVVP ：铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆，用途：计算机及仪器仪表控制电缆。
